高速 - 亮度•色度均匀性2D测量仪

产品概要

UA-10为一款设计小巧轻便,能实现高速•高精度测量的面式测量仪器。通过采用TOPCON独有的校正技术,使测量结果真实反映,也实现了高精度色度测量。
主要特点:
  • 最快0.3秒的高速测量
  • TOPCON独有的校正技术实现高精度色度测量
  • 产品小型 轻量化设计
  • 降低检测线的成本
  • 六种型号:二种不同亮度测量范围;四种不同镜头视角配置

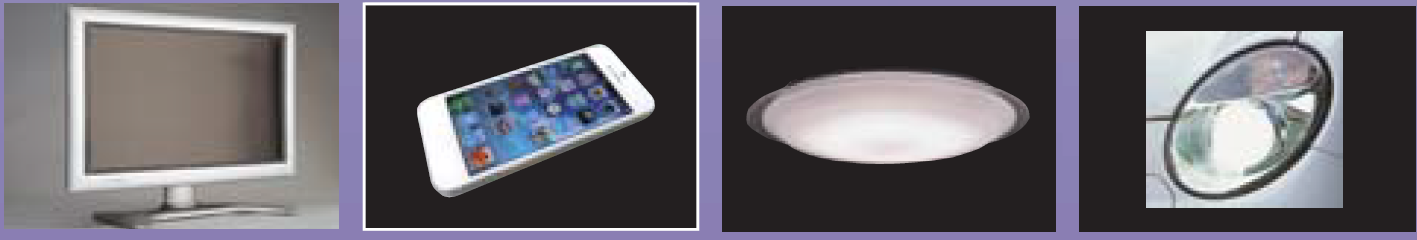

使用用途

  • FPD模组的均匀性特性
  • 背光的均匀性评价
  • 照明的均匀性评价
  • 扩散板,导光板等FPD相关材料的皱褶,发光均匀性确认

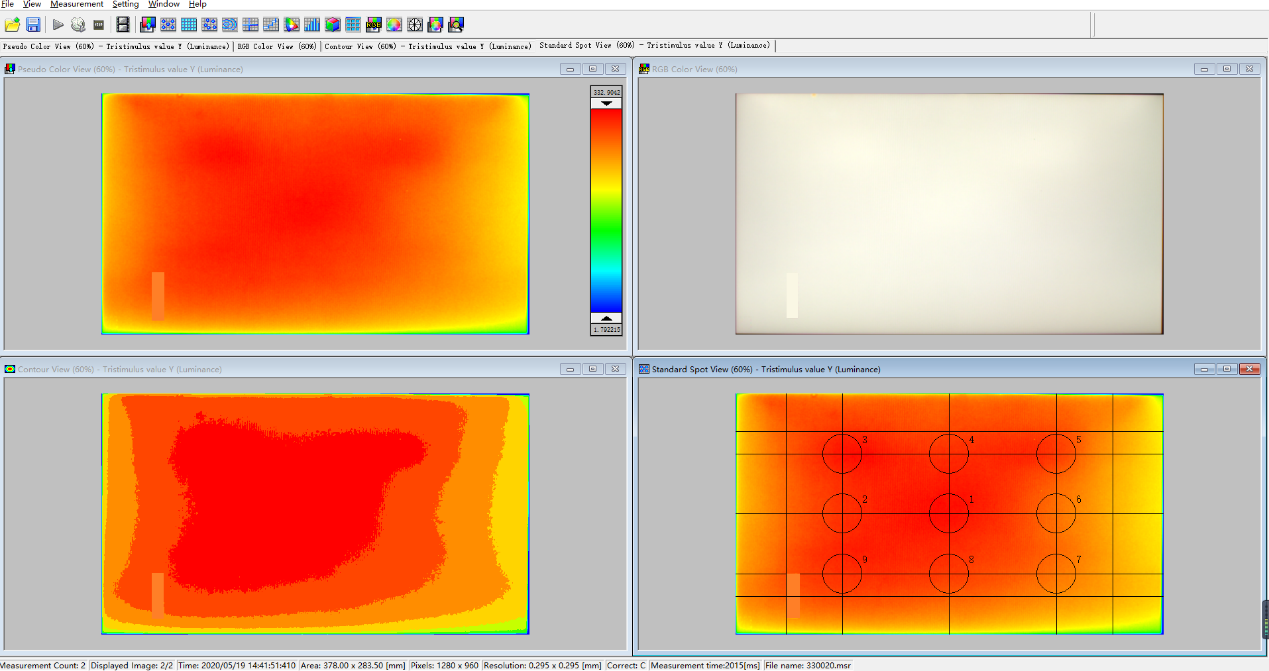

用于测量分析的软件屏幕

技术规格

机种

UA-10SL / WL / TL

UA-10SH / WH / TH

探测器

130万像素 彩色CCD图像传感器

镜头

UA-10SL/SH f=8.0mm

UA-10WL/WH f=3.5mm

UA-10TL/TH f=30mm

有效像素

1280×960

数据位

12bit

亮度范围

0.130,000cd/m2

101,000,000cd/m2

亮度直线性*1

(测定距离:500mm)

±2% 1cd/m2

±3% 1cd/m2

±2% 50cd/m2

±3% 50cd/m2

色度精度*1

(测定距离:500mm)

±0.003 1cd/m2

±0.010 1cd/m2

±0.003 50cd/m2

±0.010 50cd/m2

面内MURA均匀性*1

亮度:±2% ;色度:±0.003

重复精度

亮度:0.5%*2

色度:0.002 0.5cd/m2 *3

色度:0.005 0.5cd/m2 *3

色度:0.002 50cd/m2 *3

色度:0.005 50cd/m2 *3

测量时间

UA-10SL/WL:最快0.3秒 100cd/m2(含传送时间)
UA-10SH/WH
:最快0.3秒 10,000cd/m2(含传送时间)

接口

LAN (Gigabit Ethernet)

外形尺寸

UA-10SL 93.0×36.0×36.0mm

UA-10SH 90.0×38.5×38.5mm

UA-10WL/WH : 86.5×42.0×42.0mm

UA-10TL/TH : 85.1×34.0×34.4mm

重量

UA-10SL :约185gUA-10SH :约200g

UA-10WL/WH :约170gUA-10TL/TH : 155g

*1 标准A光源
*2 连续测量10次2σ
*3 连续测量10次2σ(最大值-最小值)

系统配置


OS

Windows 7 Ultimate(32bit/64bit)

Windows 7 Professional(32bit/64bit)

Windows 8.1 Pro 以上(32bit/64bit)

Windows 10 Pro 以上(32bit/64bit)

CPU

Intel Core i5(Quad Core以上) 2.8GHz以上

存储

4GB以上

LAN端口

Gigabit Ethernet 1端口

其它

CD-ROM驱动
