Ansys Motion

Ansys Motion多体动力学分析软件

Ansys Motion现已添加至Ansys Mechanical界面中,是基于高级多体动力学求解器的第三代工程解决方案。它可以快速准确地分析刚体和柔性体,并通过对整个机械系统的分析来准确地评估物理事件。

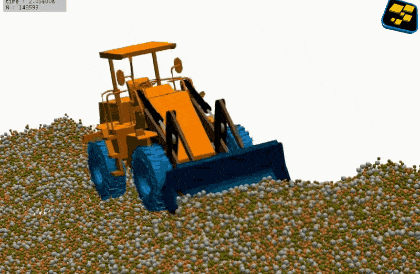

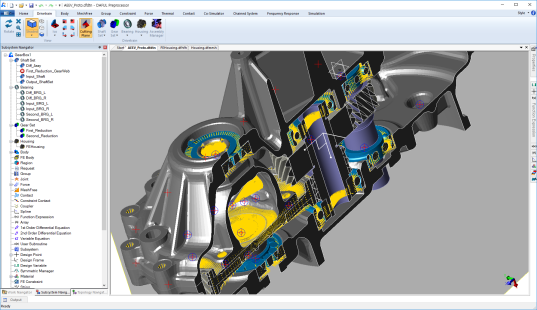

Ansys Motion是用于部件和系统建模的完全集成型仿真环境。它可以通过同一个求解器来同时对刚体和柔性体进行快速准确的分析。在整个设计阶段执行系统运动性能、应力安全分析、振动分析和疲劳分析,有助于缩短各种工业应用的上市时间。Motion 的集成 GUI 为组件和系统分析提供了强大的建模环境,可以独立或同时完成,从而在设计和分析过程中带来新的可能性。Ansys Motion是适用于多体动力学系统设计的可靠先进的仿真解决方案。


功能介绍:

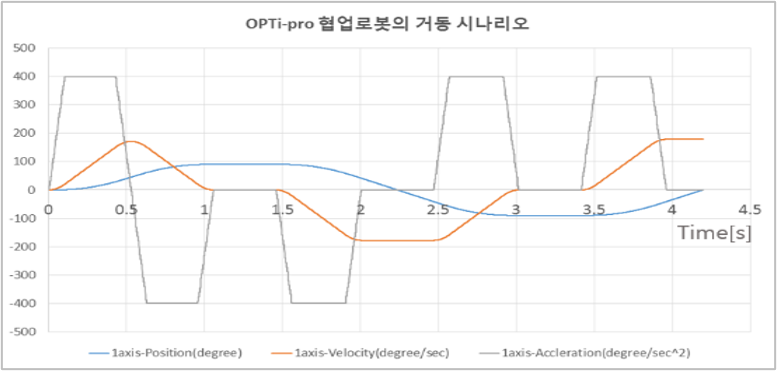

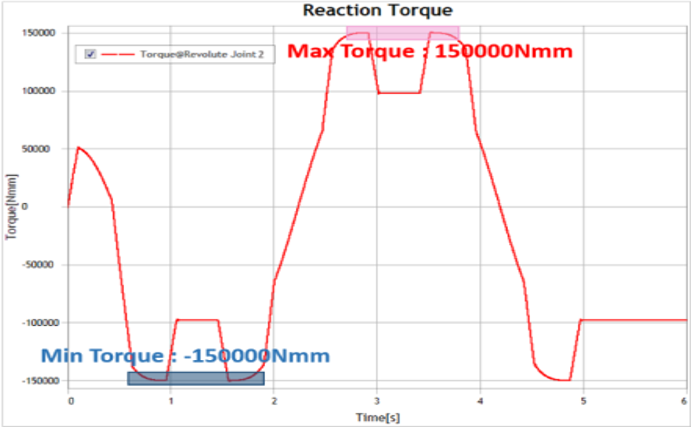

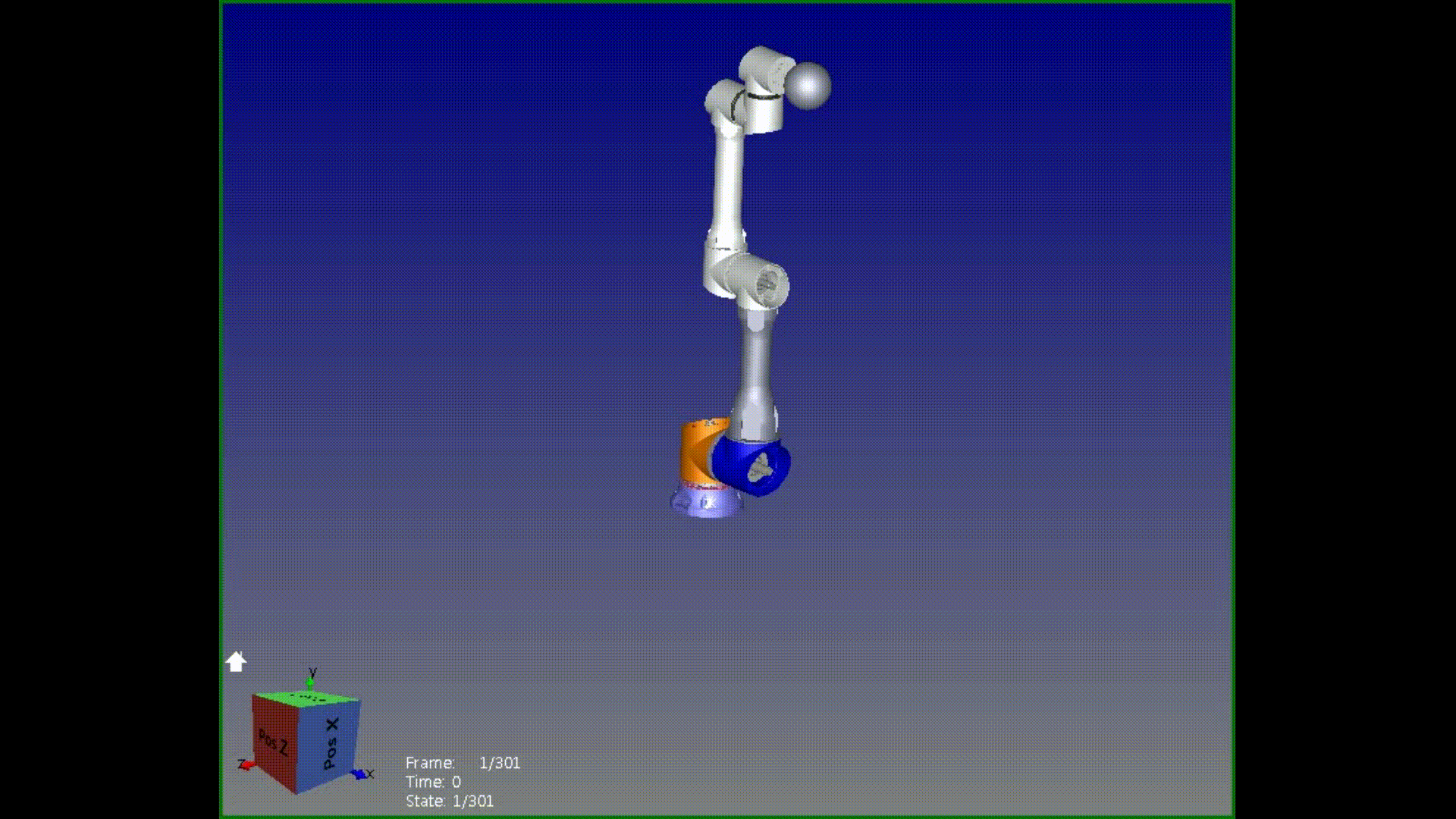

MBD Pro-基于刚体的多体动力学分析

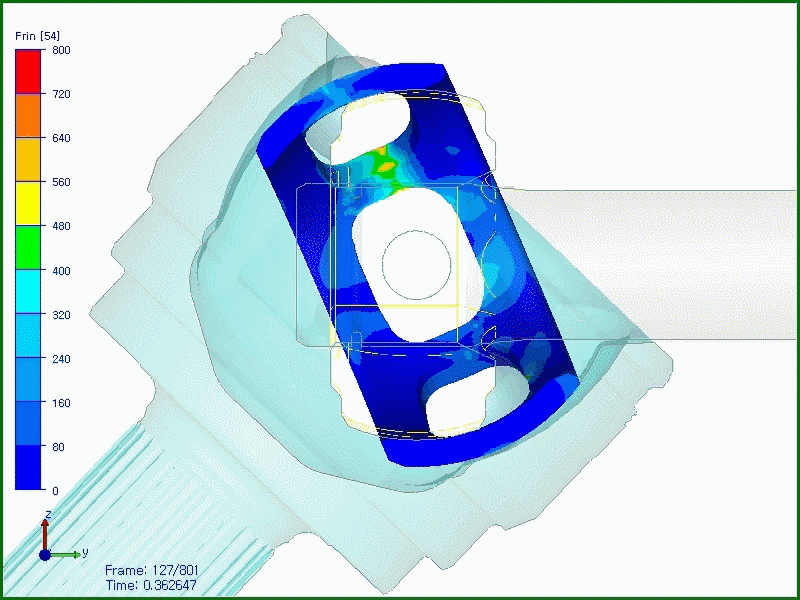

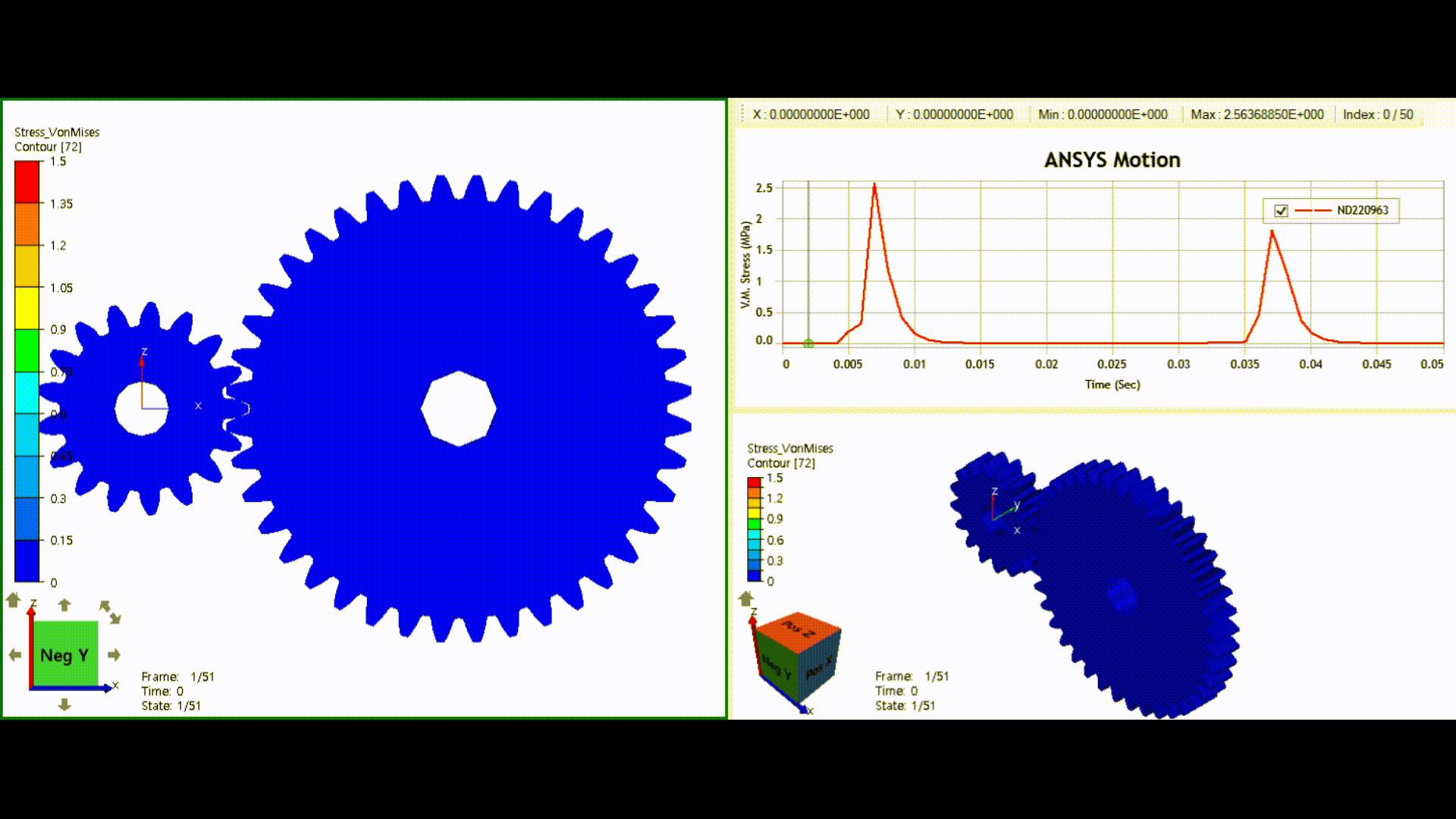

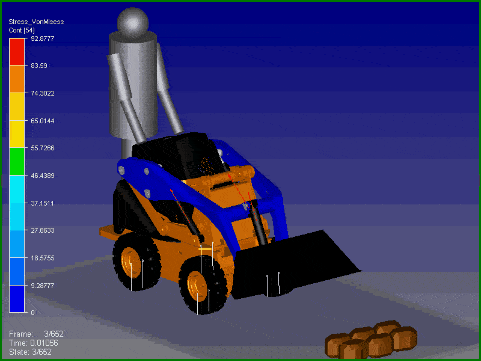

FE Dynamics/Modal Flex 基于有限元网格柔性体动力学分析
支持节点柔性体和模态柔性体,可以轻松的进行切换,通过有限元模型,可以分析结构受力,考虑变形对机构运动的影响。

Linear 系统特征值与频率响应分析

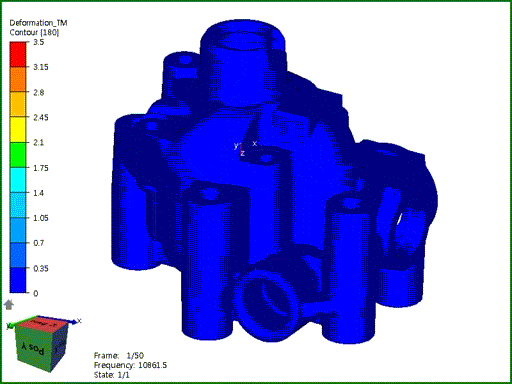

特征值分析可计算系统的无阻尼固有频率和模态。这种分析类型考虑系统的质量与刚度,但不考虑系统的阻尼。在评估系统的特征值之前,会先开展初始分析,然后将初始分析的解用作初始条件。

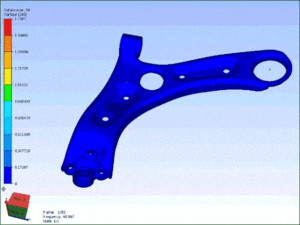

几何体特征值分析可计算几何体的无阻尼固有频率和模态形状,例如节点无网格几何体和节点FE几何体。该分析考虑了几何体的质量与刚度,但不考虑阻尼。

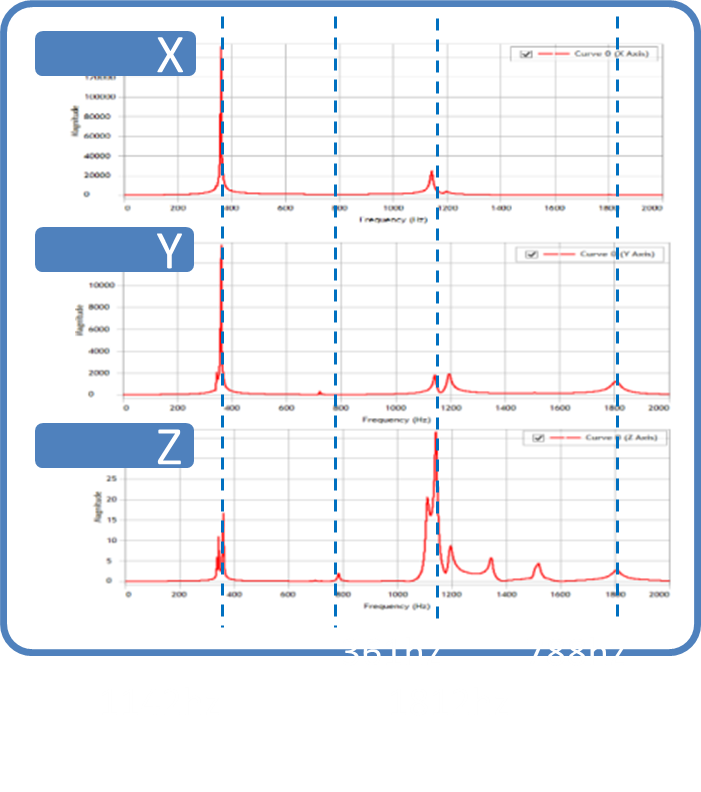

频率响应分析可计算频域内的系统响应,该分析在特征值分析后的后处理器中可用。


Fatigue 基于S-N与E-N曲线的疲劳分析
常规疲劳分析要求对载荷历史和应力进行两项独立的分析。在Ansys Motion疲劳分析系统中,这两个流程被整合为一个流程。Ansys Motion求解器可同时生成载荷历史和应力历史。疲劳寿命可以直接显示在Ansys Motion处理器中。



热传导与热应力分析
支持稳态热与瞬态热分析,可设定热传导,热对流条件。

SMP 求解器的并行求解模块
支持多核并行运算,可加快求解速度,减少等待时间,缩短产品开发周期。

API  二次开发能力
Motion支持软件二次开发,用户可以按照使用情景,利用python语言来执行motion中的重复步骤,可节省大量时间,并减少人工设定失误次数。

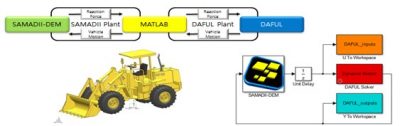

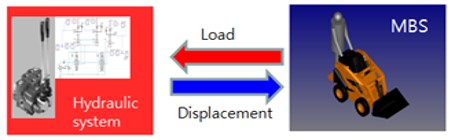

MATLAB interface/ FMI 联合仿真
Ansys Motion通过脚本、FMI可以与其他软件集成交互,并提供了专门的MATLAB接口。




CAD接口
  • STEP Translator – 将STEP文件导入Ansys Motion Pre
  • CATIA Import – 将CATIA文件导入Ansys Motion Pre
  • Parasolid Translator – 将 Parasolid 文件导入Ansys Motion Pre
  • Ansys Motion前处理基于ACIS内核研发,可直接读取 .sat,.sab 文件。
  • 其它CAD数据文件可通过对应的CAD转换器进行转换。



项目 处理内容 所需软件产品
ACIS .sat, .sab -
CATIA .catpart,.catproduct Ansys Motion CATIA Import
Parasolid .x_t, .x_b Ansys Motion Parasolid Translator
STEP .stp, .step Ansys Motion STEP Translator

定制工具模块

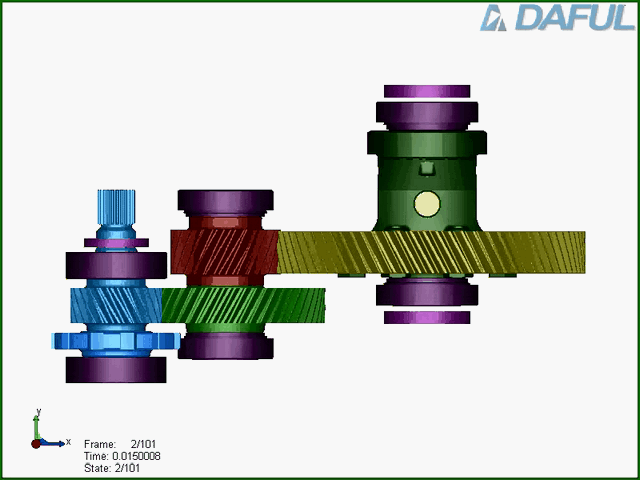

(1)Drivetrain Toolkit 传动系统工具包

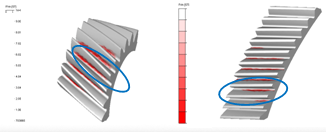

可根据参数输入创建齿轮齿形。此外,自动创建接触表面也让操作更加方便。齿轮可以作为刚体或柔性体,可直接在Ansys Motion Drivetrain传动系统定制工具中直接创建或从外部CAD源导入。支持正齿轮、螺旋齿轮和内齿轮。
可以分析传动系统在各种可变驾驶条件下的振动噪声( NVH )特性。 实现从初始设计概念到详细的生产模型开展分析。 能够以与真实测试环境中相同的方式,生成瀑布图,方便比较模拟与现实情况。

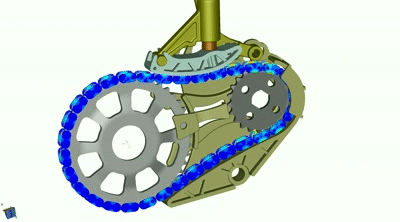

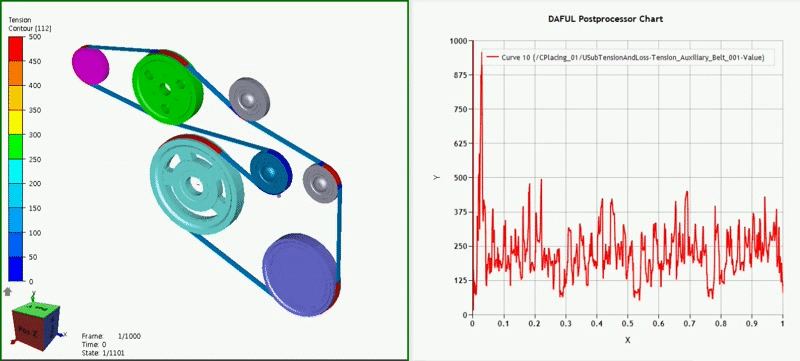

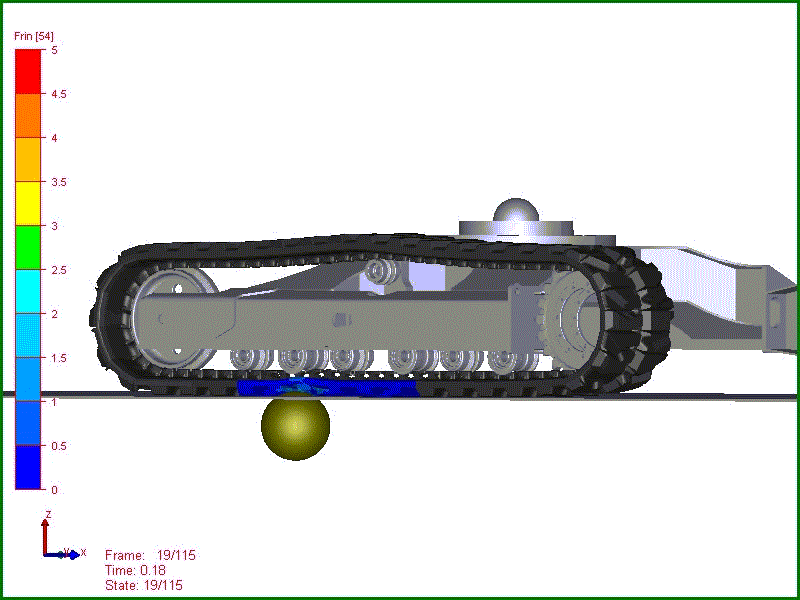

(2)Links Toolkit 链条、履带和皮带传动系统工具包
快速建立传动系统中各项零件接触关系(包含齿盘、链条、驱动轮盘、惰轮和皮带等),可以节省大量重复设定模型的时间,模拟系统运行情形,并分析其中各零件受力、变形对系统运转造成的影响。

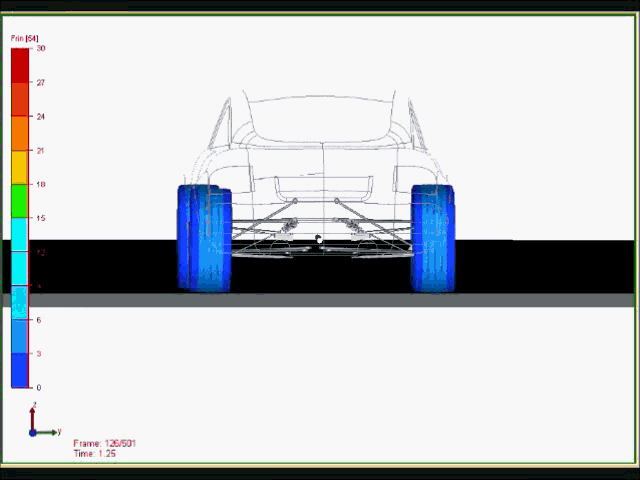

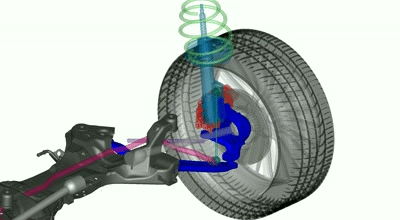

(3)Car Toolkit 车辆动力学分析工具包
通过各式各样的底盘模板,输入悬挂系统的几何尺寸参数即可建立仿真模型,专用模板和子系统建模工具,可用于为预定义分析场景构建底盘、悬挂、方向盘和车轮。对称建模功能和基于模板的工作流程,让用户可以轻松地分析运动学与规范(K&C)场景及行驶与操纵(R&H)场景。

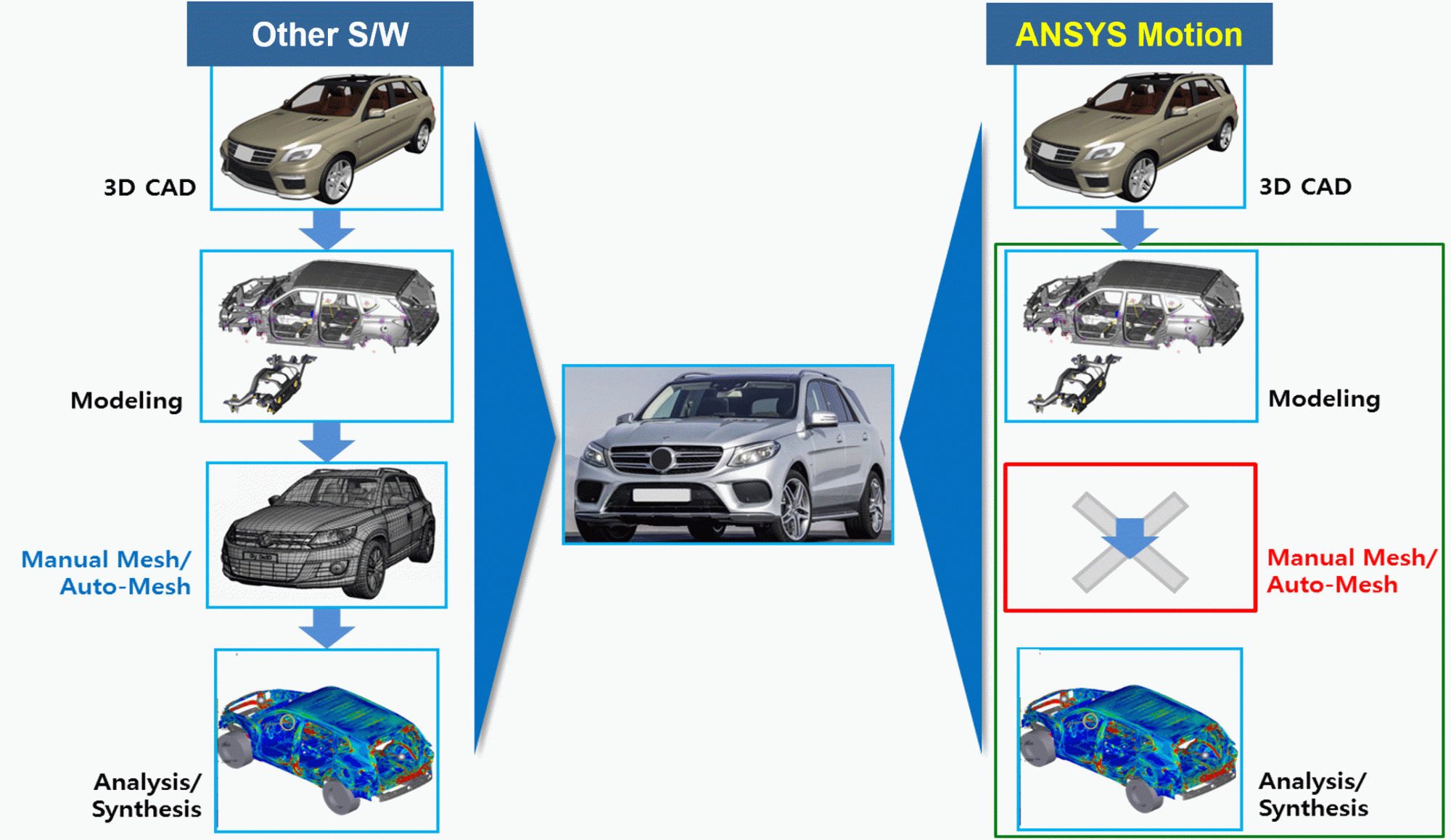

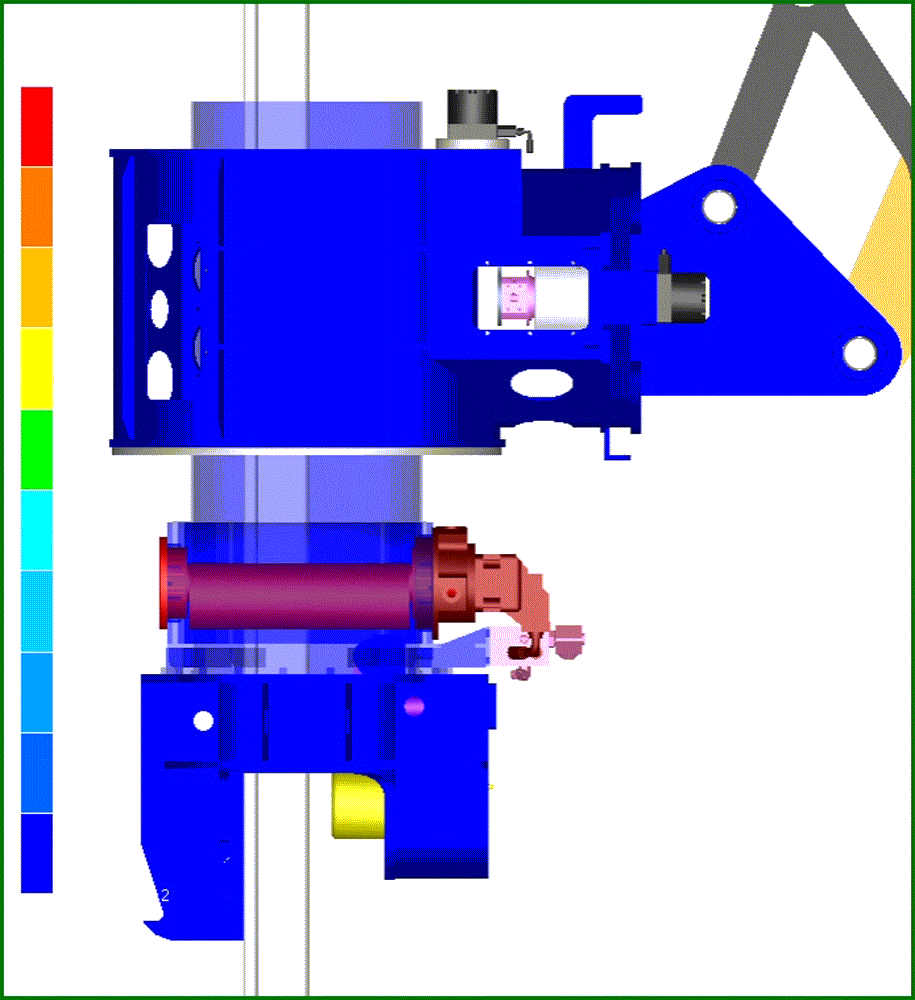

(4)EasyFlex Toolkit 无网格技术工具包
与常规有限元分析不同,Ansys Motion EasyFlex无网格柔性体仿真定制工具在结构分析前无需进行网格划分。因为无需对复杂的3D CAD进行网格划分,该模块适用于所有用户群体,即使是不熟悉网格划分技术,也能轻松开展灵活性建模。通过Ansys Motion EasyFlex定制工具,用户在几分钟内就能计算出各种形状机器部件的应变和应力。
