成像亮度计测量误差分析与校正
2023.04.131 前言

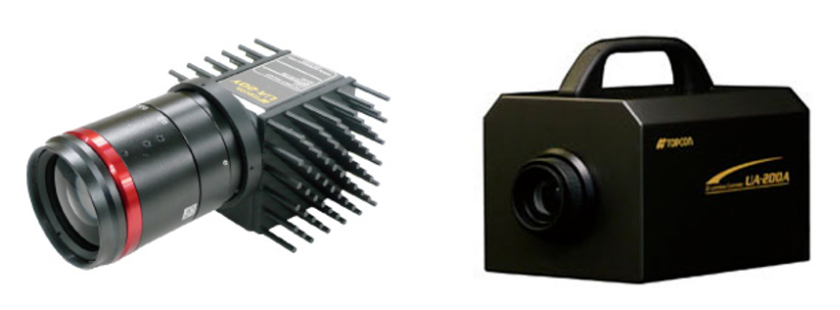

基于CMOS或CCD芯片作为光探测器，可以得到二维图像的亮度值和色度值。千万级的高像素成像系统，可用于产线快速、高精度质量控制。
2 成像亮度计测量误差
2.1 镜头视角影响

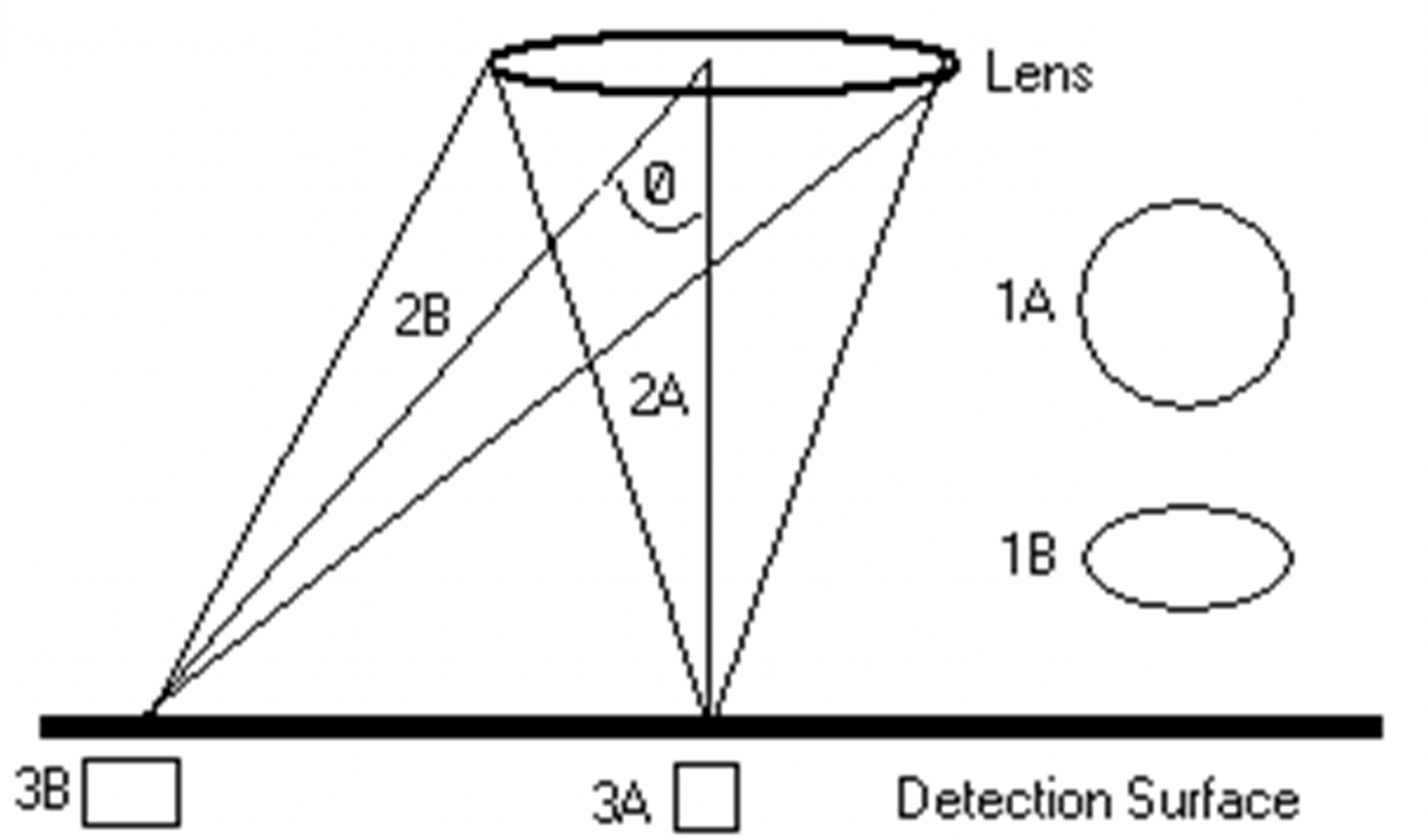

从屏幕一点发出的光，经镜头落在CCD角上的比沿着光轴的光要暗。此效应有三个成分：
1)对光圈而言，垂直或斜角投射到CCD接受面的面积不同(修正因子=cosθ)。
2)斜照的光有较长的主光程(修正因子=cos2θ)。
3)斜照的光会分布到较大的面积(修正因子=cosθ）。
这些校正因素的乘积为cos4θ。
完整资料请登入会员下载PDF
