Expert Moire摩尔纹仿真软件Wire Array仿真优化方法介绍

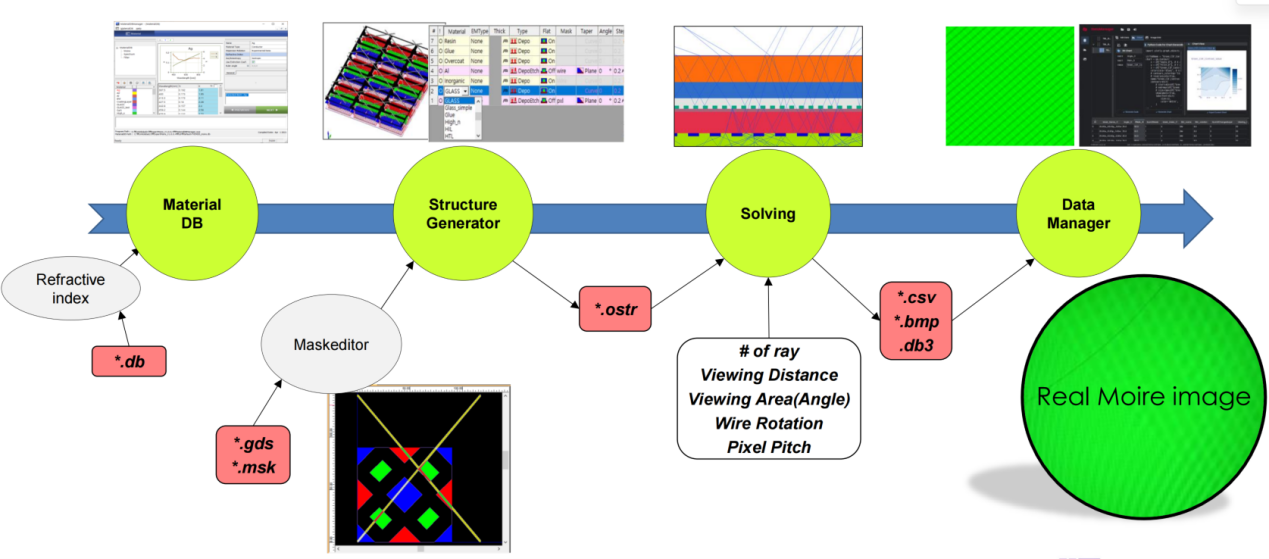

2026.07.23仿真工作流介绍：
材料数据库建立→制作掩膜版图文件→结构生成→设置光线追迹参数→结果检查
(1) 材料数据库建立：录入黑色矩阵(BM)、彩色滤光片、Metal‑Mesh 金属网格、玻璃等各层材料折射率、消光系数等光学参数；
(2) 制作掩模版图文件：绘制像素结构、触控网格2D 版图，生成*.msk文件；
(3) 结构生成：把2D 版图堆叠成3D 层状显示模组结构；
(4) 光线追迹参数配置：设置追迹光线数量、入射角度、观测距离等仿真条件，进行光线追迹做2D‑FFT频域分析；
(5) 结果检查：查看生成的摩尔纹图像，使用 DataManager 进行数据可视化处理。
完整资料请登入会员下载PDF
