扬声器的系统级建模流程
2023.07.10前言
扬声器在我们日常生产生活中已经十分广泛，特别是现阶段蓝牙耳机，车载扬声器，以及演播场景的使用，扬声器的多学科建模优化愈发重要，扬声器的建模涉及多个学科多个物理场，因此我们需要对扬声器的仿真进行系统化仿真。
本文以双电磁场区域扬声器系统进行Maxwell- Mechanical FEA of entire speaker- Acoustic Response系统级耦合仿真分析。

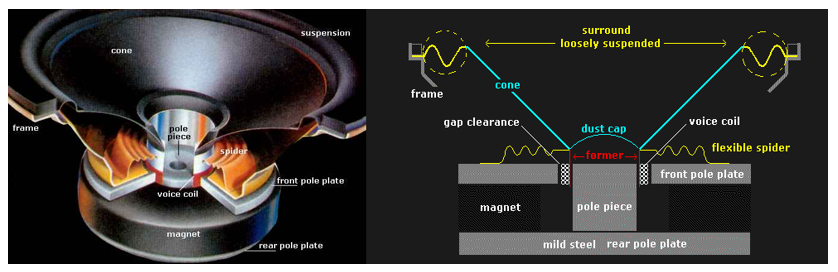

扬声器结构示意图
扬声器的磁场主要由两部分组成，magnet永磁体产生的磁场和通过音圈导线通电会在导线周围产生磁场。改变通过导线的电流的极性也会改变导线周围产生的磁场的极性。两个磁场的相互作用导致音圈向前或向后被推出间隙，这取决于通过音圈的电流的极性，同时移动的音圈连接到音圈骨架（former）和锥形面（cone），后者也会振动，从而产生噪音。

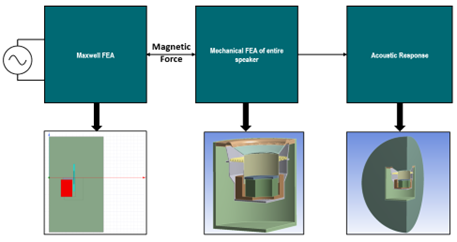

电磁-结构-声场仿真流程

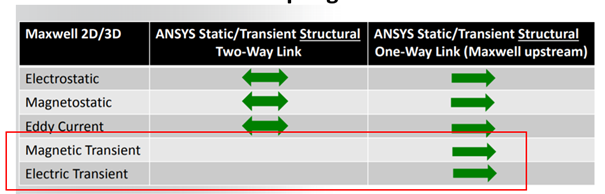

物理场的瞬态耦合需要耦合系统级的解决方案，Ansys Transient Structural和Electrostaic，magnetostatic的数据可以单向传输，因此需要使用系统级仿真方案实现Maxwell和Mechanical瞬态之间的双向耦合，且系统级解决方案非常快速. 初始模型可能需要些时间.但Maxwell/Mechanical ROM模型的创建只需要一次。
完整资料请登入会员下载PDF
