如何使用Ansys Zemax OpticStudio改进型光线瞄准和光线瞄准向导
2022.08.04光线瞄准对于具有大视场 (FOV) 的系统或任何远离近轴假设的系统都很重要。大多数光学工程师在日常设计工作中都依赖此功能。另一方面，通常设计人员会在设计过程中尝试将系统的FOV推至其物理极限，尽管这可能不是所有系统的优先级。这通常适用于机器视觉、无人机上的监控摄像头、自动驾驶汽车的摄像头以及手机镜头等系统。然而，在优化系统时，光线瞄准有时会遇到一些问题，使设计人员无法为其系统设计更大的FOV。Ansys Zemax OpticStudio 22.1发布了一个新的光线瞄准算法。新的改进型光线瞄准算法使用户能够更快、更稳定地设计现代的光学系统。
同时，由于新的改进型光线瞄准算法包括几个新的选项，还增加了光线瞄准向导，帮助用户为自己的系统确定正确的光线瞄准选项组合。
本文介绍了OpticStudio 22.1的两个新功能，改进型光线瞄准和光线瞄准向导。改进型光线瞄准提供了显著改进的算法，使用户可以更稳定、更快速地设计具有更广视角的系统。另一方面，光线瞄准向导旨在帮助用户确定适合其系统的光线瞄准选项组合。
典型问题的解决方案

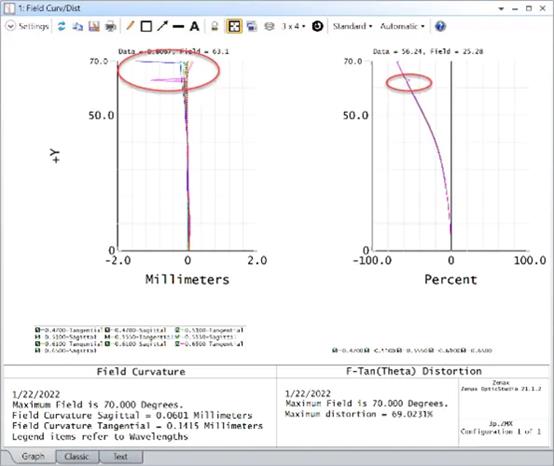

光线瞄准问题可能会导致UI中出现不同的错误。 图2和图3显示了两种常见情况。在图2中，场曲/畸变中有尖峰。这些尖峰是光线瞄准失败造成的，通常是由于算法通过系统中的错误路径跟踪光线导致的。
另一方面，如果光线瞄准算法对于指定的视场角和光瞳坐标找不到任何有效的光线路径，则会导致错误“无法确定对象坐标”，如图3所示。当评价函数更新失败时会弹出类似的错误消息“无法启动光线”。请注意图3中的两条错误消息并不一定意味着光线瞄准存在问题。在大多数情况下，它们仅表示在物理上不可能找到具有指定视场角和光瞳坐标的光线路径。
完整资料请登入会员下载PDF
