Ansys Speos联合optiSLang进行光导设计以及优化的应用介绍
2022.06.16光导原理
光线在传播过程中，如果经过不同的介质，如空气，玻璃，水等透明的介质时，就会出现反射及折射的现象。反射的光线都会遵循反射定律。折射光线遵循折射定律.光由光密介质（即光在此介质中的折射率大的）射到光疏介质（即光在此介质中折射率小的）的界面时，全部被反射回原介质内的,这种现象称为全反射。

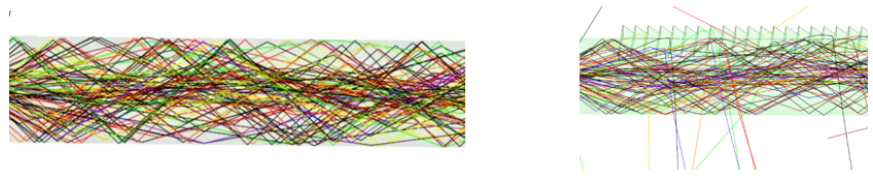

在未做光学花纹时，光线在光导内是“之”字型传播的，如果需要光线在管的侧面释放出来，就需要破坏光线在管中的全反射所需的条件。通过添加棱镜，使入射角小于临界角，一部分光线被提取出来。

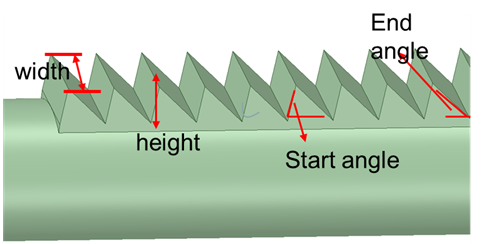

目前对于光导的研究基于两个重要参数，即光导出光率以及外观均匀性。影响光导设计的主要参数有：外形几何图形（类型/轮廓）、棱镜几何形状（开始和结束角度，棱镜数量值、偏移量、宽度、）、棱镜铣削（底部，顶部）。
