Ansys SPEOS在自由曲面透镜设计以及优化分析应用
2022.03.17下面以一个案例来做分析说明，光学目标如下：
1. 透镜材质为亚克力
2. LED光束角120°
3. 透镜出射角为60°*60°，且为等光强分布。

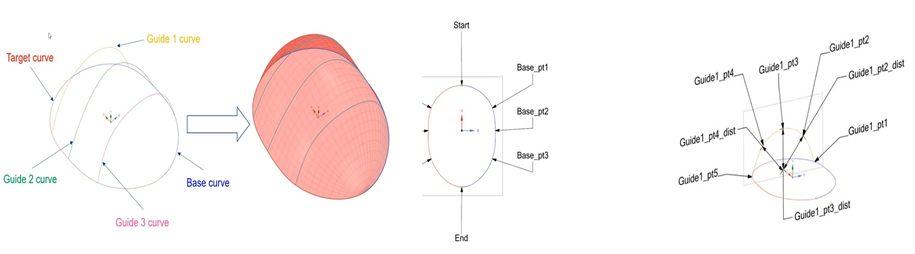

自由曲面透镜初始结构
在此开始点示例中，根据以下过程生成自由形式：
对于外表面和内腔，使用5点样条生成一个对称的基，然后进行镜像。点是由它们到原点的距离来定义的。然后在此基础上，我们生成三个引导曲线，由两个额外的点引导。这些点也由它们到原点的距离来定义。
请记住，这个设置是一个例子，该原理可以应用于任何自由形式的结构。
完整资料请登入会员下载PDF
