Ansys nCode DesignlLife连杆疲劳仿真分析 ——评估平均应力差异的影响
2024.03.191. 前言
疲劳寿命在应力振幅相同的情况下，寿命因整个变动应力是靠拉伸侧还是靠压缩侧而不同，越靠拉伸侧寿命越短。虽然可以用平均应力表示总应力是靠近拉伸侧还是靠近压缩侧，但在计算寿命时必须考虑平均应力之间的差异，才能计算出适当的寿命。使用疲劳分析工具有助于提高评估效率，因为手动计算需要大量的工作。疲劳分析工具可通过计算每个平均应力的损坏程度来计算寿命。使用每个平均应力的SN图计算损伤程度是一种简单的方法，但需要大量的测试时间来获得S-N曲线。因此，也可以使用平均应力校正理论作为简化评估的方法。因此，本文介绍了一个实例，通过Ansys Mechanical（以下简称Mechanical）和Ansys nCode DesignLife（以下简称nCode）的结合，在疲劳分析中计算了当连杆形状和材料改变时疲劳寿命的变化。
2. 分析目的和分析方法
2.1 什么是平均应力？
作为重复应力幅度中心的应力值。 它表示应力幅度的偏差，以及它是在拉伸侧还是在压缩侧重复。 为了考虑应力幅值偏差对寿命的影响，需要计算每个平均应力的损伤程度，除了使用试验中获得的S-N曲线图对每个平均应力进行修正外，还有一种方法是通过平均应力修正理论对平均应力为0的S-N曲线数据进行修正来计算损伤程度。
2.2 分析对象

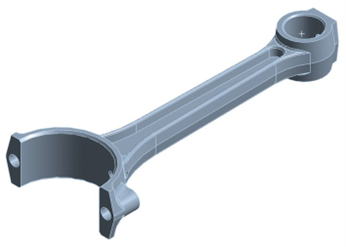

通过疲劳分析来评估连杆(图1)在重复负荷作用时的应力疲劳寿命。通过重复负荷在两摆的情况和单摆的情况下分别计算寿命，确认为了考虑平均应力和那个的评价手法对疲劳寿命结果产生多大程度的影响。
完整资料请登入会员下载PDF
