Ansys Speos在玻璃表面缺陷分析的应用分析

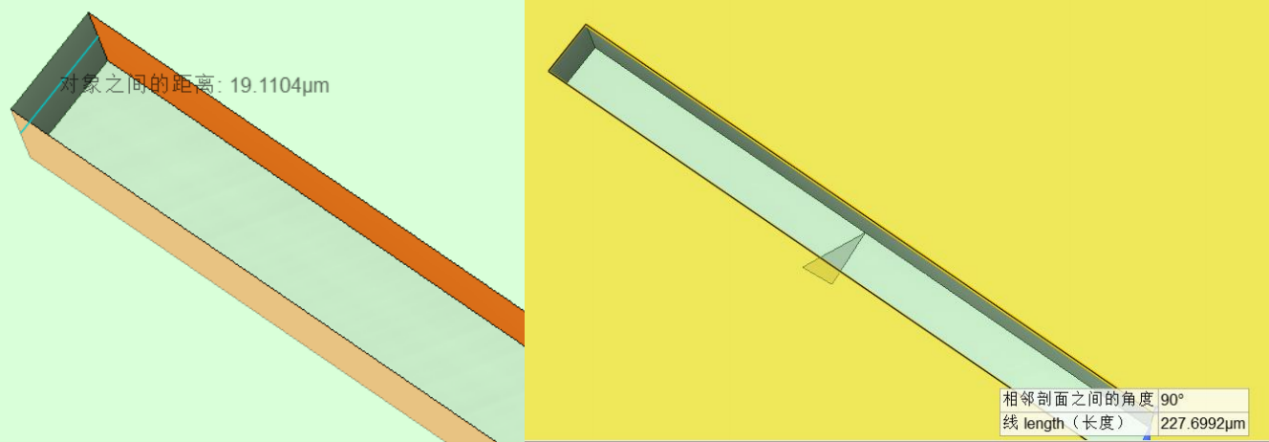

2022.10.19缺陷建模
在本案例中，为了突出缺陷的可视性研究的特性，在Speos中以建模的方式创建了宽度为19μm，长度227μm，深度15μm的沟槽来示意缺陷。
缺陷的人眼视觉仿真介绍
从分辨率的角度来说，肉眼的分辨能力是有限的。△Q＝1.22λD，人眼的瞳孔直径D为2mm～9mm，取中间值D为5mm，可见光中心波长也就是人眼特别敏感的波长为5500埃，因此人眼的分辨极限角为一分。当物体对人眼的视角小于1′时，人对物体的细节就不能分辨，看起来就是一点，这时物体在视网膜上的像刚好是一个感光细胞的大小，人眼的明视距离为25cm，视网膜至瞳孔的距离为22mm时，因此人眼可分辨明视距处的线距离为△y＝25△Q≈0.1mm。
在Speos中依次添加环境光，将其设置为北京时间上午10:00,探测器为VR Sensor中的Observe Sensor,因为整个模型的小尺寸单元为μm，因此初始的人眼观察距离设置为2.5mm即可。
完整资料请登入会员下载PDF
