使用 Zemax OpticStudio 模拟 AR 系统中的全息光波导
2022.09.29在Ansys Zemax OpticStudio中，许多表面除了可以定义折射光焦度以外，还可以定义衍射光焦度。衍射光焦度与材料折射率和表面矢高无关，但可以改变光的相位。衍射元件是光学系统中的常用元件，在序列模式光学设计中也具有重要地位。
优化系统
从文章一的优化得到的系统开始优化，我们需要进一步提高其光学性能。首先，让我们收紧规格参数：
· 设置入瞳直径 = 4 mm
· 放大 FOV 到 +/- 8度

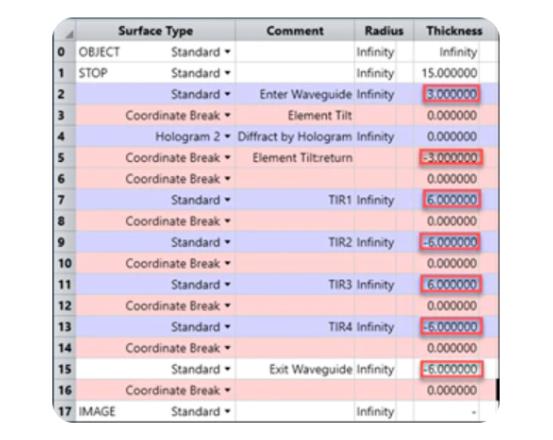

· 使波导薄于6 mm，如下所示
这时，你会发现当我们试图收紧设计参数时，设计将会变得不切实际。为了解决这个问题，我们需要限制设计参数，以确保光线遵循满足物理意义的路径。我们将使用评价函数中的相关操作数强制执行以下 3 个条件：
1. 当光线应该在波导内部时，它们不能在波导外部传播
2. 光线不能到达全息面的后方
3. 光线必须从波导管的顶部射出而不撞击侧面
完整资料请登入会员下载PDF
