随着通讯系统的快速发展，高速讯号成为现今传输的一大重点之一，高速电路板不能像过去仅考虑单一物理量，而须以多物理耦合角度考虑。针对电路板讯号/电源完整性, Ansys SIwave可分析从电源端至芯片端的讯号质量及电源平面的损耗，透过 Ansys Icepak评估高速电路板上产生的热，最后利用 Ansys Mechanical仿真热对材料的形变影响，进一步评估电路板的翘曲现象。

由于 PCB 复杂的线路设计和迭层会造成网格上的负担，Ansys Mechanical 利用几何的简化和复杂线路的 Mapping汇入方式，提升分析效率。实现 PCB 与其 Trace 经过热形变的结果，让使用者了解可能的板弯和应力集中的位置，并提供更实际的解决方案。

因此，在PCB设计初期，如何兼顾设计目标效率以及符合用户环境是非常重要的课题，在此ANSYS提供了完整的解决办法, 都能够在Ansys多重物理量耦合的平台内分析。




欲探讨PCB的热固耦合，先透过Ansys SIwave的几何模型做电特性分析, 由软件得到Trace上的焦耳热, 导入Ansys Icepak中得到整体的温度分布, 如图一所示。 透过Ansys Workbench平台, 将热源导入Ansys Mechanical软件, 即可分析PCB的结构翘曲等结构变形问题, 如图二所示。

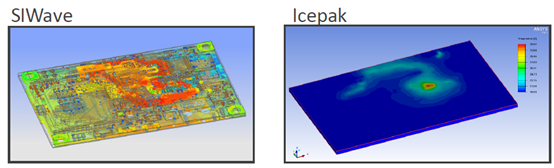

图一、Ansys SIwave仿真PCB得到热源, 导入Ansys Icepak观察温度分布

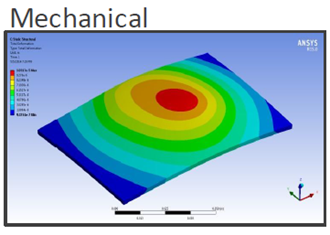

图二、Ansys Mechanical软件计算出PCB结构翘曲变形



完整资料请登入会员下载PDF
